커스텀 키보드 닌자87Pro 분해하기 (스테빌라이저 윤활, 흡음)

포스트 목차.

• 01. 분해방법
• 02. 흡음처리
• 03. 스테빌라이저 윤활
• 04. 재조립
• 05. 후기..



본 포스트에서는 커스텀 키보드 몬스타기어 닌자87Pro를 분해하여 약간의 흡음처리를 하고 스테빌라이저 윤활을 하는 과정을 다룬다.



01. 분해방법

(1) 후면 나사 풀기





후면에 있는 3개의 나사를 분리해야 한다. 나사의 위치는 위의 그림에서 빨간색으로 표기한 곳에 있다.

가운데 있는 스티커를 제거해야 나사를 풀 수 있다. (이 스티커를 띄면 AS가 되지 않는다.)

양쪽 키보드 발은 발을 편 상태에서 한쪽 방향 또는 양쪽 방향에서 힘을 가하면 쉽게 뺄 수 있다.



(2) 상부 하우징 분리



상판고 하판 사이의 틈에 헤라 또는 신용카드같은 것을 넣고 분리한다.

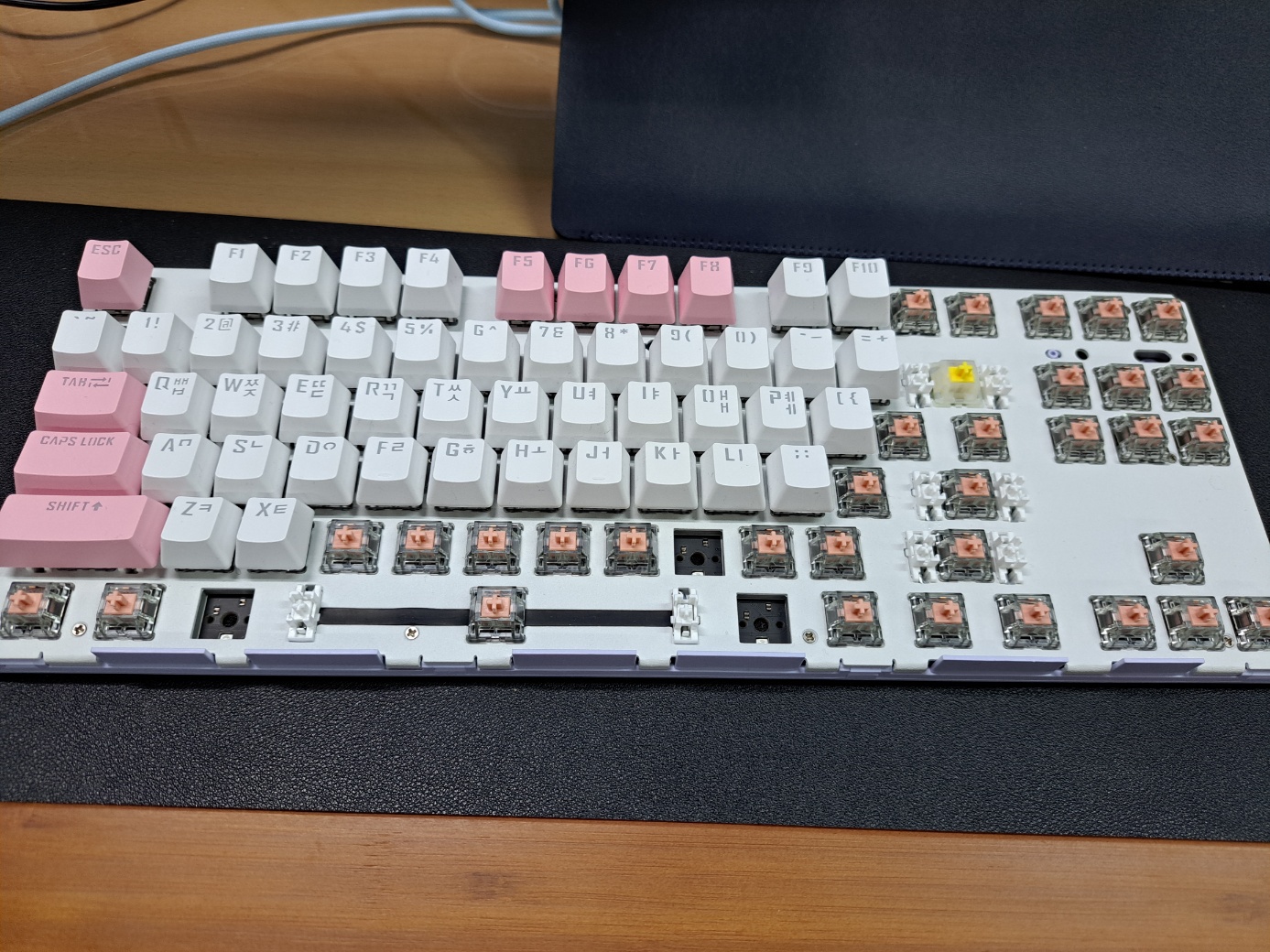

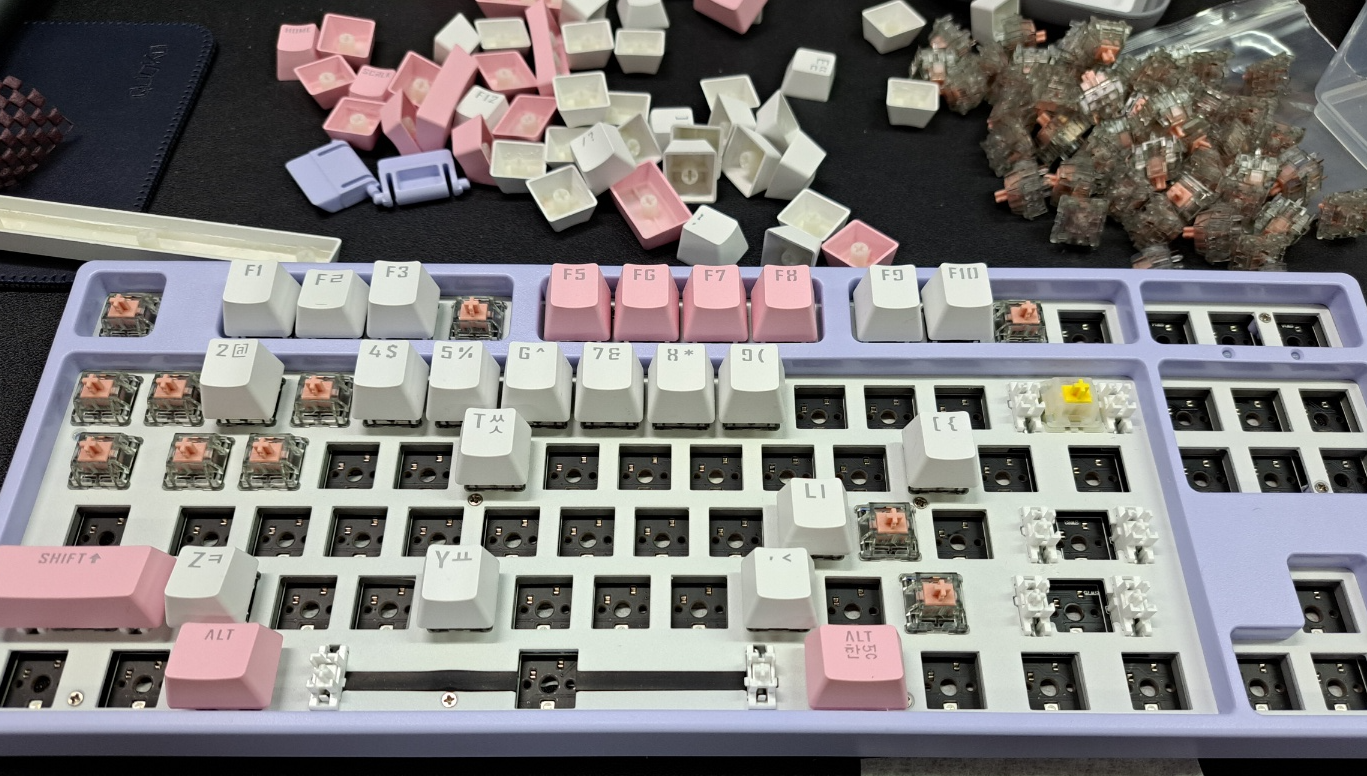

(3) 키캡 및 스위치 제거



키캡 리무버와 스위치 리무버를 이용하여 스위치와 키캡을 분해한다.

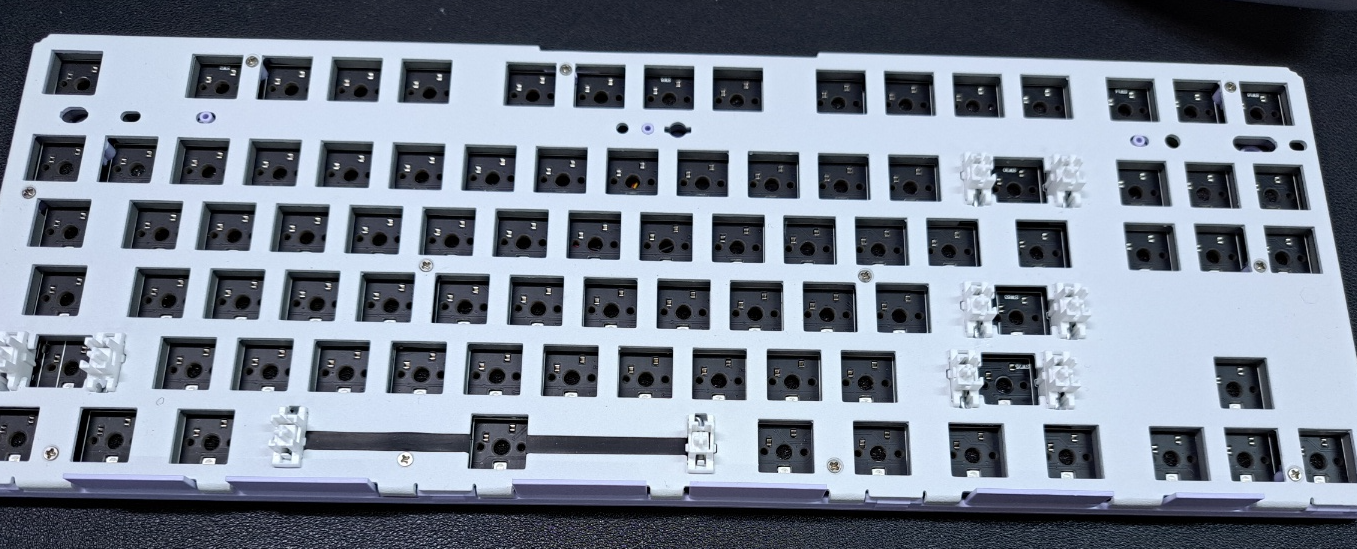

(4) 전면 나사 풀기

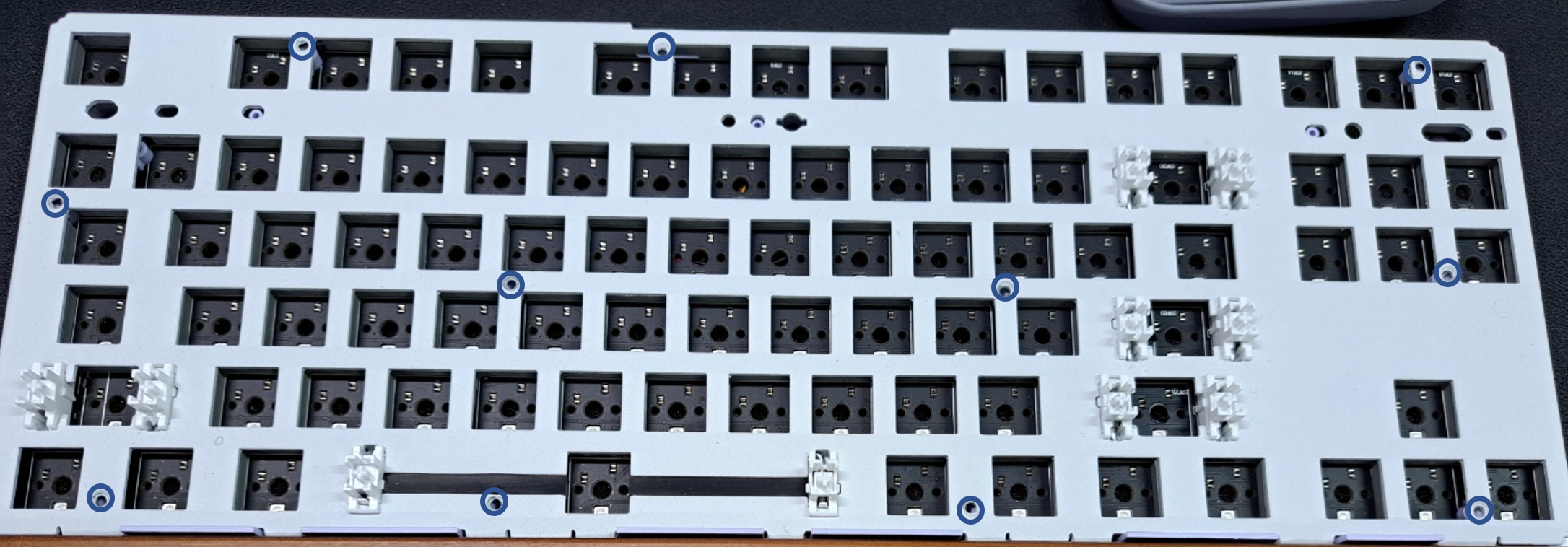

전면에 있는 11개 정도의 나사를 분해한다.



(5) 분리하기

배터리선과 입력 라인 분리





마지막 나사 하나 분리



기판과 보강판을 결합하고 있는 마지막 나사를 제거한다.



02. 흡음 처리

(1) 기본 흡읍

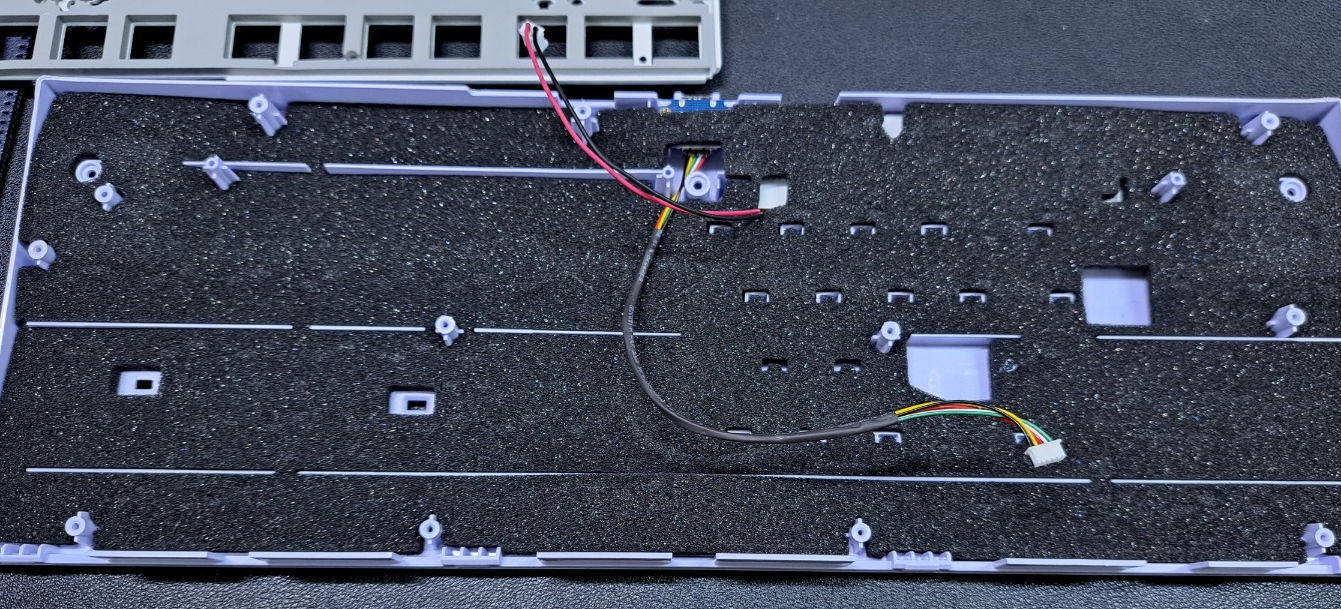

밑판에 있는 칩셋과 배터리 위에 제법 두꺼운 스폰지가 자리하고 있다.



(2) 다이소 흡음재?

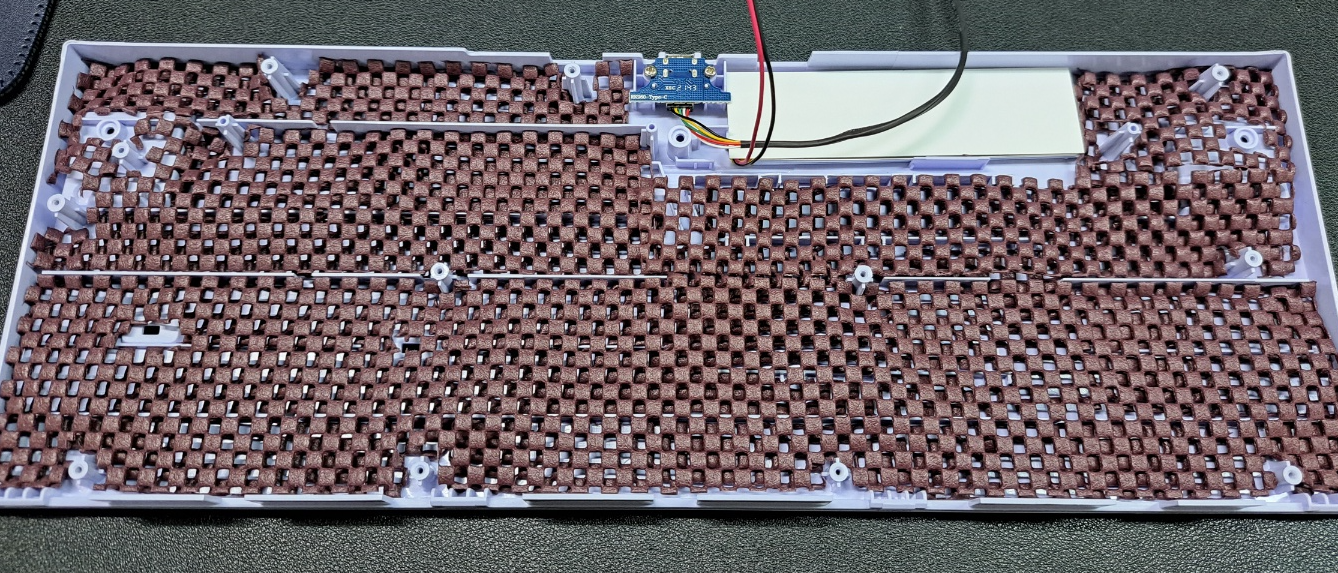

기본 스폰지를 제거한 후 밑 부분에 흡음재를 채워준다.

(3) PCB 후면에 마스킹 테이프 붙이기

이 부분은 사진이 없다.. 후면에 마스킹 테이프를 붙여준다.



03. 스테빌라이저 윤활

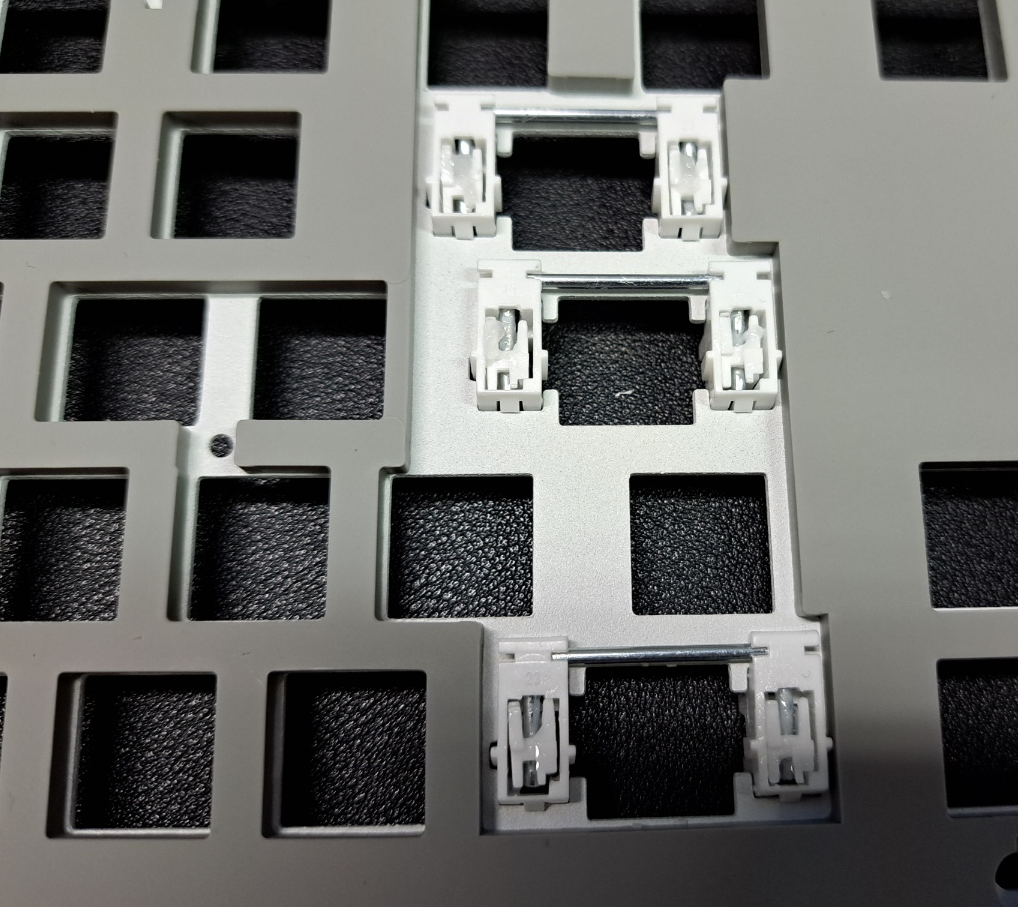

스테빌 라이저도 기본 윤활이 되어있지만 추가로 윤활을 해주자.



철과 플라스틱이 접하는 부분에 윤활제를 발라준다.



04. 재조립

재조립은 분해의 역순이다.



(1) 보강판 기판 조립

보강판과 기판을 적절하게 위치시킨다.

이때 스위치를 몇개 결합해주면 정렬을 하기 쉽다.



(2) 전원선 및 데이터선 연결



(3) 하부 하우징에 보강판+기판 결합 > 나사조립





(4) 상부하우징 조립 및 후면 나사 조립



(5) 스위치 및 키캡 조립





05. 후기..

후기는 내가 사용한 흡음재가 적절하지 않은것도 있지만, 흡음 효과는 거의 없는 듯하다. 다만 울림이 조금 덜해진것 같다는 느낌이 약간 있을 뿐이다.



2시간 정도 걸렸지만 다른이들에게 추천해줄만한 결과는 나오지 않는 것 같다.
